GeoWall - расчет ограждения котлованов

Программа GeoWall предназначена для расчета на прочность и устойчивость ограждающих конструкций, выполненных в виде: «стены в грунте», ограждений из буронабивных и грунтоцементных свай, шпунта, труб и двутавров.

Преиущества и особенности программы GeoWall:

+ приятный и понятный пользовательский интерфейс;

+ расчет берм;

+ встроенный справочник свойств грунтов;

+ расчет железобетонного ограждения с учетом разрушения бетона;

+ расчет ограждения из грунтоцементных свай.

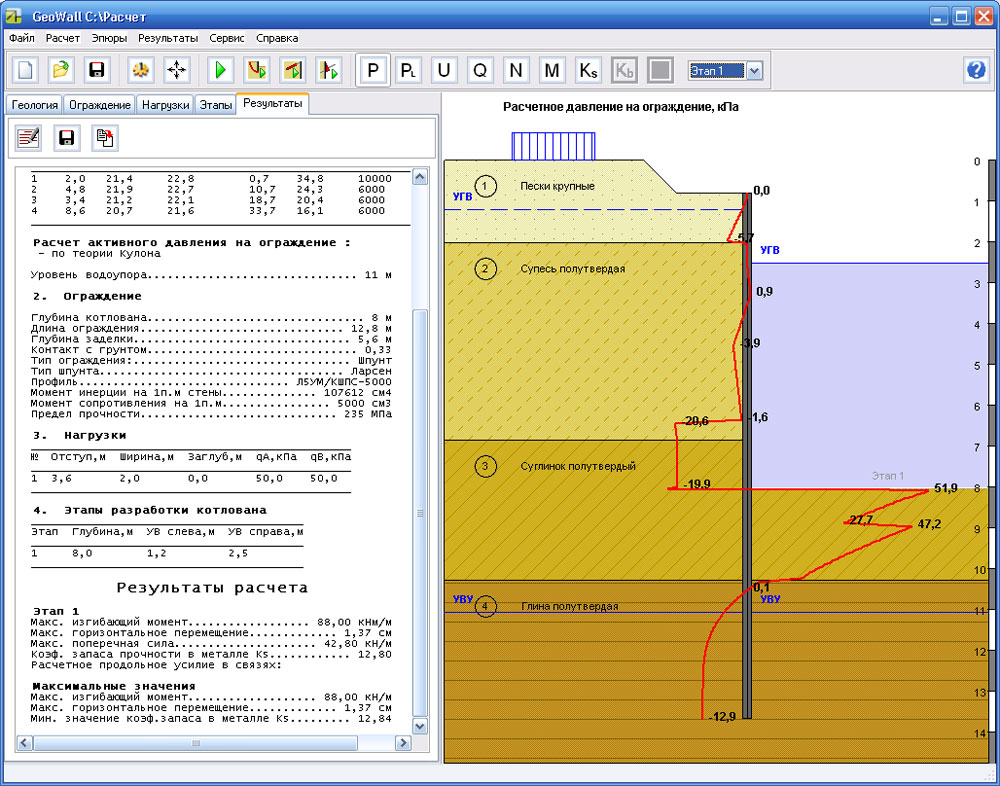

Расчет ограждения выполняется с учетом начальных напряжений в грунте (боковое давление грунта в состоянии покоя) и предельных напряжений (активное и пассивное боковое давление). Коэффициент бокового давления грунта вычисляется автоматически по формуле Мюллера-Бреслау или задается пользователем.

Программа имеет встроенные справочники: по физико-механическим свойствам грунтов (СП 22.13330.2011), трубам, двутаврам, арматурным каркасам и бетону.

Возможности программы:
- учет берм
- учет сейсмики
- расчет изгибающего момента, продольных и поперечных усилий в ограждении;

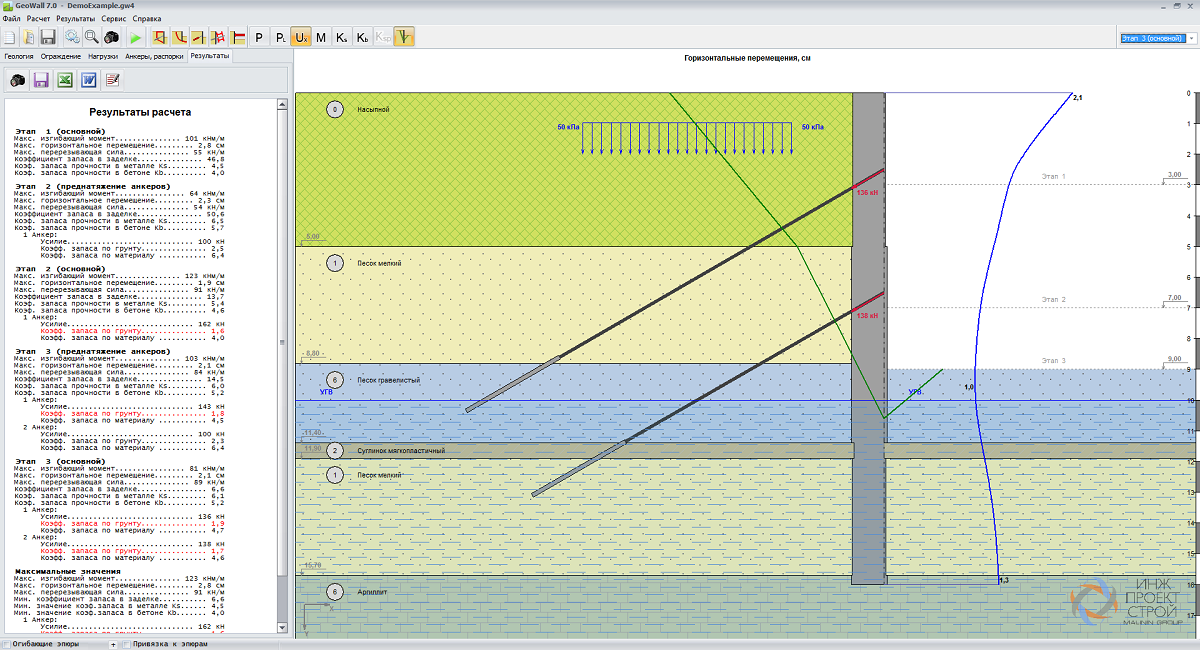

- расчет горизонтальных перемещений ограждающей конструкции;
- расчет на прочность ограждающей конструкции с учетом разрушения бетона;
- расчет усилий в анкерах и распорных системах;

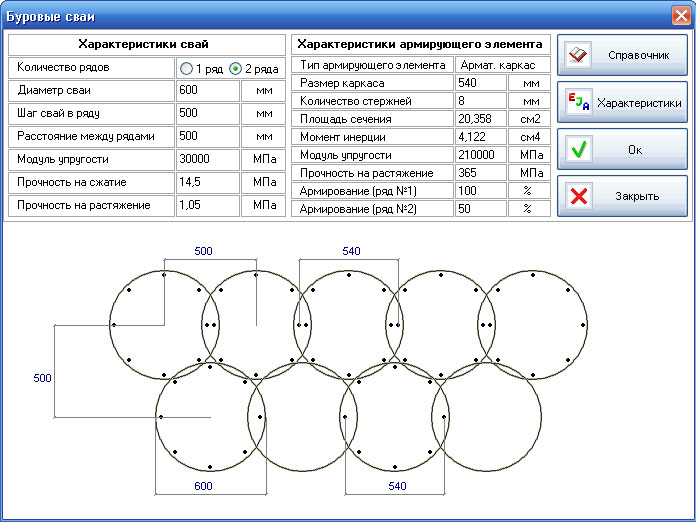

- расчет эффективных характеристик сечения (момент инерции, модуль упругости, площадь) для «стены в грунте», буровых свай;
- расчет с учетом поэтапной разработки грунта в котловане;
- учет уровня воды слева и справа выше дна котлована;
- учет поэтапного изменения УГВ;
- учет «пионерного» котлована и распределенных нагрузок;
- графический отчет с результатами расчета в формате MS Word.

Программа имеет 7 модулей с расширенными возможностями:

Модуль GeoWall.Concrete – учет "стены в грунте", БНС, Jet и расчет на прочность.

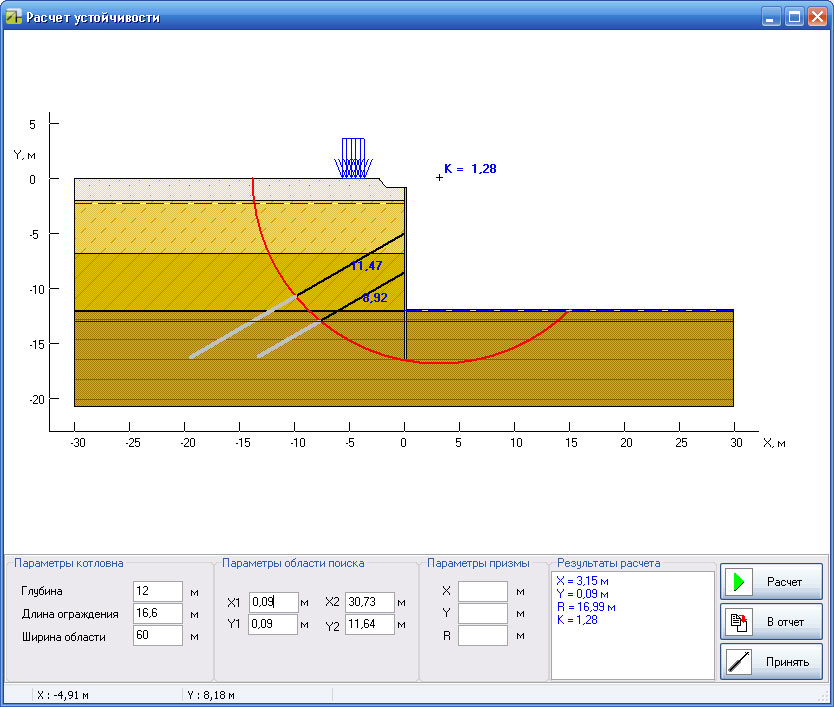

Модуль GeoWall.Stab – расчет устойчивости ограждения котлована по различным методикам: Касательных сил, Феллениуса, Бишопа, Моргентштерна-Прайса, Янбу. Поиск свободной длины анкеров.

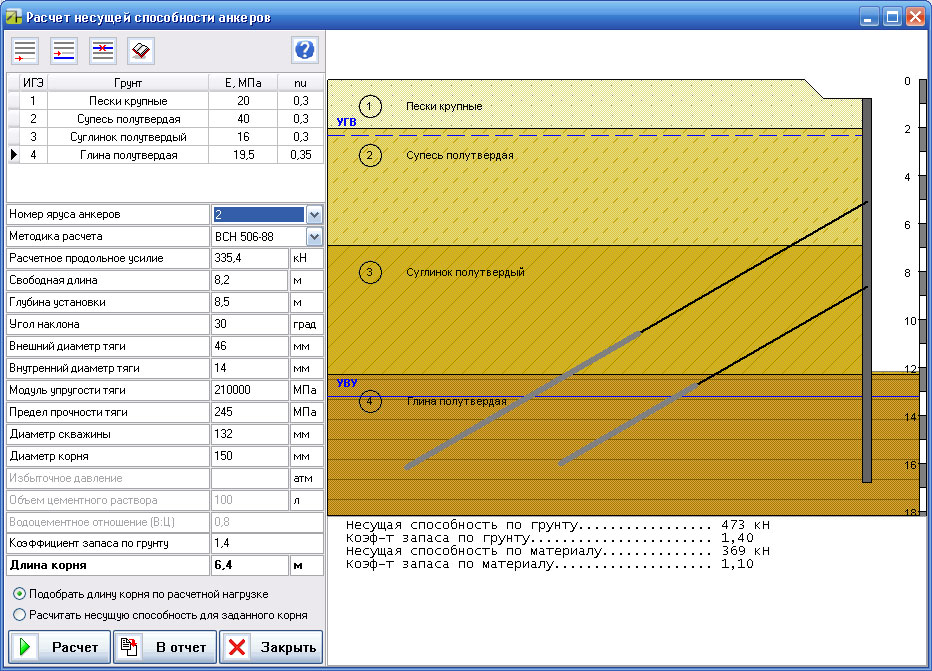

Модуль GeoWall.Anchor – расчет несущей способности анкера по грунту и материалу. Анализ несущей способности анкеров по различным методикам.

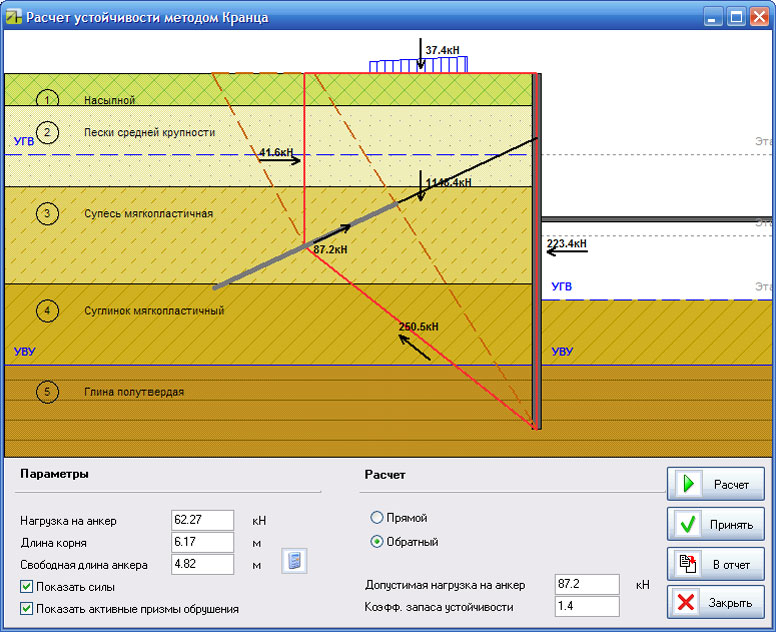

Модуль GeoWall.Kranz – расчет устойчивости ограждения с грунтовыми анкерами по методу Кранца.

Модуль GeoWall.Beam – подбор и расчет обвязочного пояса по предельному изгибающему моменту и перерезывающей силе.

Модуль GeoWall.Strut – расчет распорной системы из труб на прочность, предельную гибкость и устойчивость.

Модуль GeoWall.Book – справочник грунтов и справочник нагрузок.

GeoWall 6 Pro
расчет ограждения котлована (полный комплект, скидка 10%)
171 000 руб
GeoWall 6
расчет ограждения котлована из шпунтов, труб
30 000 руб
GeoWall 6 Pro + Alterra
(общая скидка 20%)
248 000 руб
